齒形鏈外嚙合與內嚙合的優缺點分別是什么?
齒形鏈外嚙合與內嚙合的優缺點分別是什么?

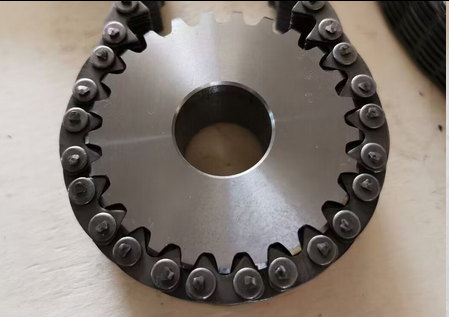

齒形鏈的外嚙合與內嚙合因嚙合方式、結構設計的本質差異，形成了截然不同的優劣勢，這些特點直接決定了二者的適用場景。以下從外嚙合和內嚙合分類，逐一拆解其核心優點與缺點，幫助更精準地理解選型邏輯：
一、外嚙合齒形鏈：簡單通用型傳動方案
外嚙合的核心優勢源于 “結構簡化”，缺點則受限于 “受力形式”(以彎曲應力為主)，整體更適配中低負荷、對成本和維護要求高的場景。
優點(Advantages)：
結構簡單，加工與制造成本低
外嚙合鏈條的齒廓設計為 “外側接觸”，無需在鏈條內側加工復雜齒形;配套鏈輪的齒槽也為常規外側結構，機床加工難度低、精度要求寬松，批量生產時能有效控制成本(相比內嚙合，制造成本可降低 15%-30%)。
安裝靈活，對空間要求低
嚙合時鏈條圍繞鏈輪 “外側” 運動，無需預留鏈條內側與鏈輪的配合空間，可適配緊湊或不規則的機械布局(如摩托車發動機側置傳動、小型輸送設備的狹窄安裝區域)，安裝調試流程更簡單。
維護便捷，故障率低
外側嚙合的傳動結構暴露性更好，日常檢查(如鏈條張緊度、齒部磨損)時肉眼可見，無需拆解復雜部件;且因結構簡單，易損件(如鏈板、銷軸)的更換更方便，維護周期長、故障率低于內嚙合。
適配性廣，兼容通用工況
能滿足中低轉速(通?！?000r/min)、中低負荷(載荷≤10kN)下的平穩傳動，可替代部分滾子鏈用于紡織機、印刷機、摩托車等通用機械，無需針對特定場景做定制化設計。
缺點(Disadvantages)
承載能力有限，抗疲勞性差
嚙合時鏈條齒承受彎曲應力為主(外側齒廓受力易產生形變)，長期高負荷或高頻沖擊下，齒根易出現疲勞裂紋，甚至發生齒部斷裂;相比內嚙合，其額定動載荷通常低 20%-40%，無法適配重型傳動。
傳動平穩性一般，噪音較高
鏈輪齒從鏈條外側嵌入時，齒面接觸瞬間的沖擊較大(嚙合間隙略寬)，高速運轉時易產生 “嚙合噪音”(通常比內嚙合高 5-10dB)，無法滿足汽車發動機、精密機床等對低噪音的嚴格要求。
傳動精度偏低
外側嚙合的齒面貼合度低于內嚙合，且受彎曲形變影響，鏈條與鏈輪的嚙合間隙易隨磨損增大，導致傳動比波動略大(精度誤差通常在 0.5%-1%)，不適配需 “同步精準傳動” 的場景(如發動機正時系統)。
二、內嚙合齒形鏈：高負荷精密型傳動方案
內嚙合的核心優勢源于 “受力優化”(以剪切應力為主)和 “嚙合平穩性”，缺點則受限于 “結構復雜度”，整體更適配高負荷、低噪音、高精度的嚴苛場景。
優點(Advantages)：
承載能力強，抗疲勞性優異
嚙合時鏈條內側齒廓與鏈輪外側齒槽接觸，受力形式以剪切應力為主(應力分布更均勻)，且齒根厚度更大、強度更高;相比外嚙合，其額定動載荷可提升 30%-50%，能長期承受高頻重載(如汽車發動機 10000r/min 以上的高速運轉、重型機床的切削載荷)，使用壽命延長 2-3 倍。
傳動平穩，噪音極低
內側嚙合時，鏈條齒與鏈輪齒的接觸過程更平緩(嚙合沖擊小)，且嚙合間隙可精準控制(通?！?.1mm)，高速運轉時噪音顯著降低(一般≤65dB，比外嚙合低 10-15dB)，是 “無聲鏈” 特性的極致體現，完美適配汽車駕駛艙、精密機床等對噪音敏感的環境。
傳動精度高，同步性好
內側齒廓與鏈輪的貼合度高，且剪切應力主導的受力形式不易產生形變，傳動比誤差可控制在 0.1%-0.3% 以內，能滿足 “精準同步傳動” 需求(如發動機正時系統需嚴格控制氣門開閉時間、機床主軸與進給軸的同步聯動)。
耐沖擊性好，適應惡劣工況
齒根強度高且應力分布均勻，面對瞬時沖擊載荷(如機床切削時的突發阻力、發動機啟動時的扭矩波動)時，不易出現齒部崩裂或鏈條伸長，可適配船舶動力、大型壓縮機等惡劣工況。
缺點(Disadvantages)
結構復雜，加工與制造成本高
鏈條內側需加工高精度齒廓(需保證與鏈輪的適配性)，鏈輪齒形也需針對內側嚙合做特殊設計(齒向、齒厚精度要求高)，加工過程需專用機床(如五軸加工中心)，制造成本比外嚙合高 30%-50%。
安裝空間要求高，維護難度大
嚙合時鏈條 “包裹” 在鏈輪內側，需預留足夠的內側配合空間(否則易發生干涉)，不適配緊湊的機械布局;且傳動結構隱蔽性強，日常檢查(如齒部磨損、銷軸潤滑)需拆解部分部件，維護流程更繁瑣、成本更高。
對潤滑要求更嚴格
內側嚙合的齒面接觸區域更封閉，潤滑油不易進入，若潤滑不足易導致齒面磨損加速(磨損速率比外嚙合高 20% 左右)，因此需使用專用高溫高壓潤滑油，且潤滑周期更短(通常每 500-1000 小時需補充潤滑，外嚙合可延長至 1500-2000 小時)。
